Vấn đề về độ chính xác khi lắp đặt thiết bị nặng? Máy móc Đường Sơn Yuexin vận chuyển cơ sở phi tiêu chuẩn tùy chỉnh, giải quyết các thách thức về phần nền tảng lớn với 22 năm kinh nghiệm

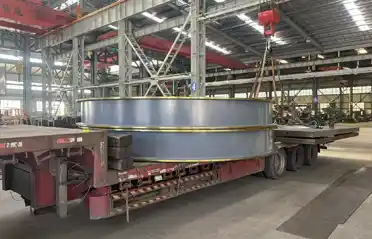

Gần đây, trong xưởng sản xuất của Công ty TNHH Sản xuất Máy móc Đường Sơn Yuexin, một bộ phận kết cấu hình vòng lớn có đường kính vài mét đã được nâng đều đặn lên một xe moóc phẳng với sự hỗ trợ của cần cẩu 10 tấn, đánh dấu việc hoàn thành và vận chuyển một lô bộ phận cơ sở phi tiêu chuẩn tùy chỉnh khác cho khách hàng trong ngành luyện kim. Bộ phận này được hàn từ thép tấm Q355B, được giảm ứng suất bằng cách ủ, sau đó được gia công CNC toàn bộ, với độ đảo mặt cuối được kiểm soát trong vòng 0,15mm, đáp ứng đầy đủ các yêu cầu về độ chính xác cao khi lắp đặt thiết bị tại chỗ.

Tại sao khách hàng thích các giải pháp tùy chỉnh hơn các bộ phận tiêu chuẩn? — Đằng sau nhu cầu thực tếCăn cứ không chuẩn

Trong các ngành công nghiệp nặng như luyện kim, khai khoáng, nhiệt điện, xử lý hóa chất, các bộ phận nền tảng thiết bị không bao giờ là vấn đề “mua bộ phận chuẩn về lắp đặt”. Kiểu lỗ lắp đặt, sự phân bổ tải trọng và điều kiện nền móng tại chỗ của thiết bị chính từ các nhà sản xuất khác nhau rất khác nhau. Các đế tiêu chuẩn thường có vị trí lỗ không khớp, độ cứng không đủ hoặc độ rung quá mức sau khi lắp đặt — các vấn đề nhỏ gây ra việc làm lại và chậm trễ tiến độ, trong khi các vấn đề lớn ảnh hưởng đến hoạt động ổn định của toàn bộ dây chuyền sản xuất.

Theo giám đốc kỹ thuật của Yuexin Machinery, lô bộ phận này được chuyển đến khách hàng từ một doanh nghiệp thép ở Bắc Trung Quốc, được sử dụng làm cấu trúc hỗ trợ nền tảng cho hệ thống truyền động máy nghiền bi mới được lắp đặt. Ban đầu, khách hàng cân nhắc mua đế có kích thước tiêu chuẩn, nhưng sau khi đo tại chỗ, nhận thấy rằng do hạn chế từ chiều cao sàn hiện có và khoảng cách giữa các thiết bị liền kề, kích thước thành phần tiêu chuẩn đã vượt quá không gian lắp đặt 300mm và kiểu lỗ mặt bích không thể khớp với đế giảm tốc chính. Giám đốc cho biết: “Khi khách hàng đến với chúng tôi với bản vẽ, họ quan tâm đến ba điều: liệu kích thước có thể đạt được chính xác hay không, liệu biến dạng hàn có thể được kiểm soát hay không và liệu việc giao hàng có thể đáp ứng tiến độ lắp đặt của họ hay không”.

Chính điều kiện làm việc "mỗi bộ phận của thiết bị là khác nhau" đã quyết định nhu cầu cứng nhắc về các giải pháp nền tảng tùy chỉnh trong ngành công nghiệp nặng — đây không phải là tùy chọn mà là tuyến phòng thủ đầu tiên để đảm bảo độ chính xác khi lắp đặt thiết bị và độ ổn định trong vận hành.

Từ bản vẽ đến thành phẩm — Cách máy móc Yuexin điều khiển độ chính xác gia công cho các cơ sở tùy chỉnh lớn

Thách thức gia công đối với các bộ phận cơ sở dạng vòng hoặc dạng hộp lớn nằm ở việc đạt được đồng thời "kích thước lớn" và "độ chính xác cao". Đường kính càng lớn thì khó kiểm soát biến dạng hàn, biến dạng nhiệt và biến dạng kẹp càng cao. Nếu vượt quá độ phẳng của mặt cuối, hình trụ lỗ khoan hoặc dung sai vị trí lỗ lắp thì việc lắp ráp tại chỗ sẽ không thể thực hiện được.

Tangshan Yuexin Machinery đã tích lũy được 22 năm kinh nghiệm gia công trong lĩnh vực này. Xưởng được trang bị máy phay CNC cỡ lớn (dài 12,5m x rộng 8,4m x cao 4m), máy tiện ngang hạng nặng tải trọng 80 tấn và máy phay doa sàn, có khả năng gia công tổng thể các bộ phận kết cấu lớn có đường kính từ 1 mét đến hơn 10 mét. Vì điều nàycơ sở không chuẩndự án, nhóm kỹ thuật đã áp dụng ba biện pháp xử lý chính:

Đầu tiên, để lại trợ cấp gia công trước khi hàn và thực hiện ủ giảm ứng suất tổng thể sau khi hàn. Tất cả các tấm thép lần đầu tiên được cắt với dung sai gia công ít nhất là 5mm mỗi mặt. Sau khi hàn, các bộ phận được đưa vào lò ủ để giảm ứng suất tổng thể nhằm tránh biến dạng do giải phóng ứng suất dư trong quá trình gia công tiếp theo.

Thứ hai, kẹp thứ cấp và phay chính xác. Tiếp theo gia công thô là thời gian nghỉ 48 giờ để giải phóng ứng suất gia công, sau đó thực hiện phay bán tinh và phay tinh. Độ phẳng cuối cùng của mặt cuối được kiểm soát trong khoảng 0,1mm/m, với sai số song song không vượt quá 0,15mm.

Thứ ba, kiểm tra CMM các kích thước quan trọng. Tất cả các vị trí lỗ lắp và mặt cuối khớp nối đều được kiểm tra lại bằng máy đo tọa độ trước khi giao hàng. Báo cáo kiểm tra đi kèm với lô hàng, cho phép khách hàng xác minh trực tiếp dựa trên bản vẽ tại chỗ.

"Nhiều công ty gia công các bộ phận lớn ngay sau khi hàn và giao hàng ngay sau khi gia công thô. Chúng tôi nhấn mạnh vào việc thêm bước nghỉ ngơi và bước kiểm tra lại vì chúng tôi biết việc làm lại sẽ tốn kém như thế nào khi khách hàng nhận thấy các bộ phận không vừa vặn tại chỗ", giám sát viên kiểm soát chất lượng của Yuexin Machinery cho biết.

Giao hàng suôn sẻ - Điều khách hàng đánh giá cao hơn cả sự chính xác

Kể từ khi khách hàng cung cấp bản vẽ cho đến khi giao thành phẩm, chu kỳ sản xuất cho lô sản phẩm tùy chỉnh này là 28 ngày, sớm hơn 5 ngày so với mong đợi của khách hàng. Trước khi xếp hàng, khách hàng đã cử nhân viên kỹ thuật đến nhà máy để nghiệm thu trước, xác minh kích thước và xử lý bề mặt theo bản vẽ theo từng hạng mục và ký xác nhận trước khi sắp xếp lô hàng.

Đối với Yuexin Machinery, việc cung cấp các bộ phận kết cấu tùy chỉnh lớn không bao giờ chỉ là "hoàn thiện gia công". Từ việc chủ động tối ưu hóa các kết cấu hàn trong quá trình xem xét bản vẽ để giảm độ khó gia công, đến chụp ảnh và báo cáo tiến độ tại các mốc gia công quan trọng, đến việc cung cấp các điểm nâng và đóng gói chống gỉ khi vận chuyển — những chi tiết dịch vụ này đã trở thành thông lệ tiêu chuẩn.

Cho đến nay, hoạt động kinh doanh gia công phi tiêu chuẩn của Tangshan Yuexin Machinery bao gồm bệ máy luyện kim, khung máy nghiền khai thác mỏ, bệ đỡ quạt nhiệt điện, bệ đỡ tháp phản ứng hóa học, v.v. Khách hàng trải rộng trên hàng chục tỉnh ở Trung Quốc và xuất khẩu sang Đức, Nhật Bản, Úc, Brazil và các nước khác. Công ty duy trì mô hình "vẽ theo mẫu, thực hiện tất cả các quy trình nội bộ" - không thuê ngoài hợp đồng phụ. Từ cắt, hàn và xử lý nhiệt đến gia công và xử lý bề mặt, mọi thứ đều được hoàn thành trong xưởng riêng. Đây là lý do cốt lõi khiến khách hàng tin tưởng họ với các thành phần nền tảng quan trọng lớn.

Để biết thêm thông tin về lớncơ sở không chuẩncác trường hợp tùy chỉnh và giá cả, vui lòng liên hệ với Công ty TNHH Sản xuất Máy móc Đường Sơn Yuexin bất cứ lúc nào. Chúng tôi sẽ cung cấp giải pháp toàn diện từ xem xét quy trình đến phân phối thành phẩm dựa trên bản vẽ và điều kiện làm việc của bạn.
