Xe đẩy thiêu kết chùm tia đôi

Xe đẩy thiêu kết dầm đôi cường độ cao của Yuexin là thiết bị chịu lực cốt lõi cho dây chuyền sản xuất thiêu kết thép.  Nó được phát triển độc lập bởi Công ty TNHH Sản xuất Máy móc Yuexin cho các điều kiện vận hành máy thiêu kết quy mô lớn, áp dụng thiết kế tích hợp "cấu trúc chịu tải dầm đôi + thanh ghi chịu mài mòn + bịt kín linh hoạt". Nó có thể đạt được quá trình thiêu kết và vận chuyển liên tục các nguyên liệu thô thiêu kết như bột quặng sắt ở nhiệt độ cao 1000-1300oC. Nó có độ bền chịu tải cao và tỷ lệ rò rỉ vật liệu thấp. So với xe đẩy một dầm truyền thống, độ cứng kết cấu của nó tăng 45% và tuổi thọ sử dụng được kéo dài thêm 60%, khiến nó trở thành thiết bị chính giúp đạt được hiệu quả sản xuất tiết kiệm năng lượng trong xưởng thiêu kết của nhà máy thép.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng và ứng dụng sản phẩm

Tính năng sản phẩm

Cấu trúc dầm đôi cường độ cao: Khung xe đẩy thiêu kết dầm đôi sử dụng kết cấu hàn dầm đôi bằng thép cường độ cao Q690 và trải qua quá trình xử lý lão hóa tổng thể để loại bỏ ứng suất hàn, với cường độ uốn lên tới 1200MPa; các dầm ngang và dầm dọc được kết nối bằng khớp mộng và mộng, được gia cố bằng các thanh tăng cứng, đảm bảo không bị biến dạng trong điều kiện tải nặng và nhiệt độ cao, đồng thời xe đẩy vận hành êm ái và không bị cản trở.

Thanh ghi chịu mài mòn và hiệu suất xả tuyệt vời: Thanh ghi được đúc từ thép chịu nhiệt và chịu mài mòn ZG35Cr24Ni7SiN, bề mặt được xử lý bằng aluminizing, tăng 50% khả năng chống mài mòn ở nhiệt độ cao; các thanh ghi có thiết kế bố trí so le, diện tích thông gió trên 35%, đảm bảo thiêu kết đồng đều và giảm rò rỉ vật liệu, với tỷ lệ rò rỉ được kiểm soát trong vòng 0,5%.

Hiệu suất niêm phong tuyệt vời: Cấu trúc niêm phong hỗn hợp "tấm đàn hồi + than chì" được sử dụng giữa các xe đẩy và thiết bị niêm phong bên được trang bị giữa xe đẩy và đường ray, cách ly hiệu quả khí thải thiêu kết rò rỉ ra ngoài và giảm tiêu thụ năng lượng; các bộ phận bịt kín được làm bằng vật liệu đàn hồi chịu nhiệt độ cao, có tuổi thọ trên 8000 giờ, giúp giảm chi phí thay thế thường xuyên. Chi phí vận hành và bảo trì thấp: Các bánh xe của Xe đẩy thiêu kết dầm đôi được rèn từ thép hợp kim 42CrMo, có độ cứng bề mặt HRC58-62 sau khi xử lý tôi.  Kết hợp với vòng bi chịu nhiệt độ cao nhập khẩu, tỷ lệ hỏng hóc giảm 80%; các thanh ghi có thiết kế lắp đặt tháo lắp nhanh, tăng 70% hiệu suất thay thế và giảm 40% chi phí bảo trì hàng năm cho mỗi xe đẩy.

Ứng dụng

Xe đẩy thiêu kết hai chùm được sử dụng rộng rãi trong các dây chuyền sản xuất thiêu kết trong ngành thép và luyện kim, phù hợp với các thông số kỹ thuật khác nhau của máy thiêu kết từ 180㎡ đến 600㎡, đảm nhận các nhiệm vụ vận chuyển, vận chuyển và thiêu kết các vật liệu hỗn hợp như bột quặng sắt, nhiên liệu và chất trợ dung.  Cụ thể, nó được áp dụng trong khu vực phân phối vật liệu, khu vực đánh lửa, khu vực thiêu kết nhiệt độ cao và khu vực làm mát của máy thiêu kết. Nó có thể thích ứng với các quy trình thiêu kết khác nhau, bao gồm các quy trình axit và kiềm, và đặc biệt phù hợp với nhu cầu sản xuất thiêu kết liên tục, cường độ cao của các doanh nghiệp thép lớn, cung cấp hỗ trợ thiết bị cốt lõi để cải thiện chất lượng, hiệu quả năng lượng và giảm chi phí quặng thiêu kết.

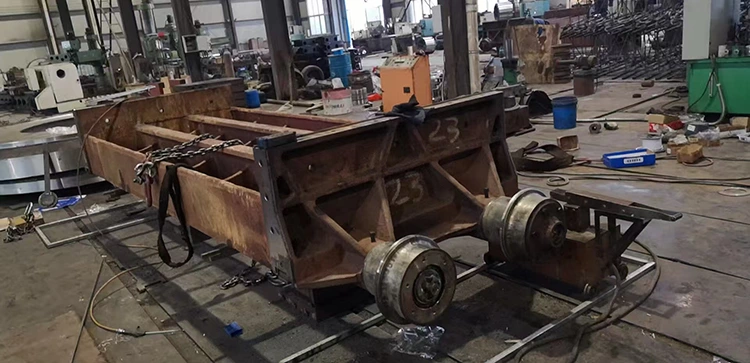

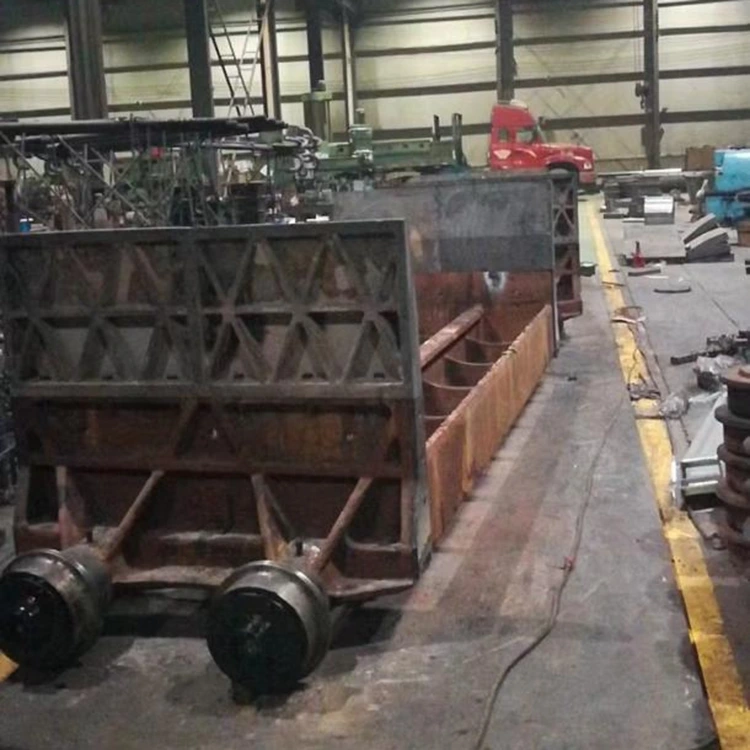

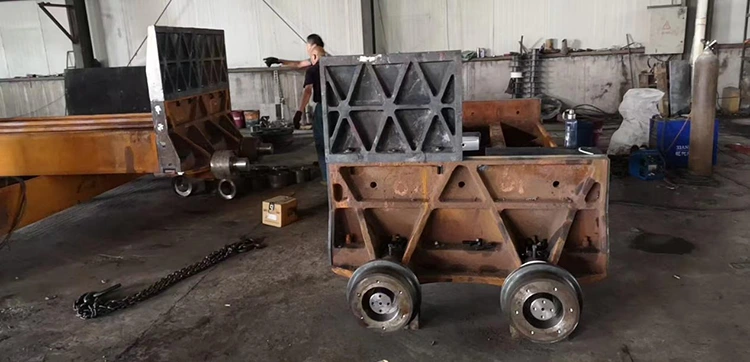

Chi tiết khung dầm đôi: Chế độ xem cận cảnh các đường hàn, bố trí gân gia cố và cấu trúc tổng thể của khung dầm đôi, hiển thị các dấu hiệu xử lý lão hóa của khung và báo cáo thử nghiệm vật liệu; minh họa quá trình kết nối giữa dầm đôi và bảng điều khiển xe đẩy, so sánh sự khác biệt về độ cứng kết cấu với xe đẩy dầm đơn truyền thống, thể hiện khả năng thiết kế kết cấu và công nghệ hàn của Yuexin Machinery.

Thanh ghi và các chi tiết lắp đặt: Hình ảnh phóng to của kết cấu đúc, độ bóng của lớp nhôm và cấu trúc sắp xếp so le của các thanh ghi, giải thích các nguyên tắc thông gió và chống rò rỉ của các thanh ghi; trình bày cấu trúc lắp đặt vừa vặn của các thanh ghi, giải thích quy trình thay thế nhanh chóng, giảm thời gian ngừng hoạt động để bảo trì.

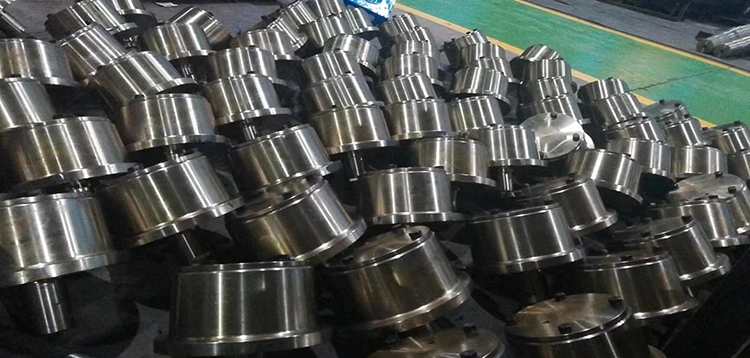

Chi tiết về bộ bánh xe và vòng đệm: Hiển thị quá trình rèn của bánh xe và cấu trúc bịt kín của ổ trục, giải thích khả năng kiểm soát chính xác của bánh xe và sự phù hợp của đường ray; Cận cảnh thiết bị bịt kín bằng composite giữa các xe đẩy, giải thích chức năng bù đàn hồi của nó ở nhiệt độ cao, giảm rò rỉ khí thải và tổn thất năng lượng.

Chi tiết về khả năng chịu nhiệt và bảo vệ: Hiển thị lớp phủ chịu nhiệt độ cao của bảng xe đẩy cũng như các biện pháp cách nhiệt và bảo vệ của khung, giải thích cách kiểm soát tác động của nhiệt độ cao lên các bộ phận cốt lõi của xe đẩy; hiển thị giao diện thiết bị làm sạch của xe đẩy, giải thích sơ đồ làm sạch vật liệu quặng thiêu kết còn sót lại, đảm bảo xe đẩy hoạt động ổn định lâu dài.
