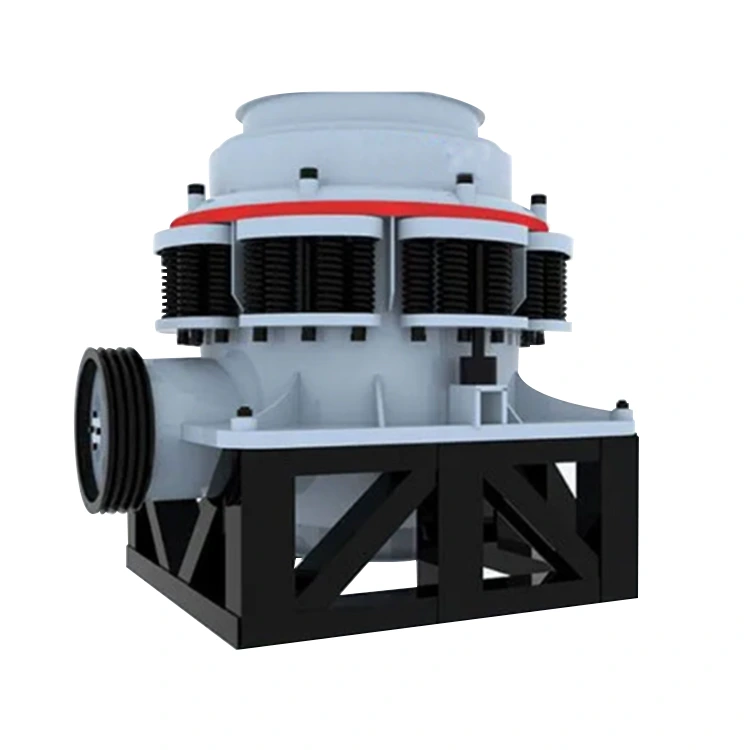

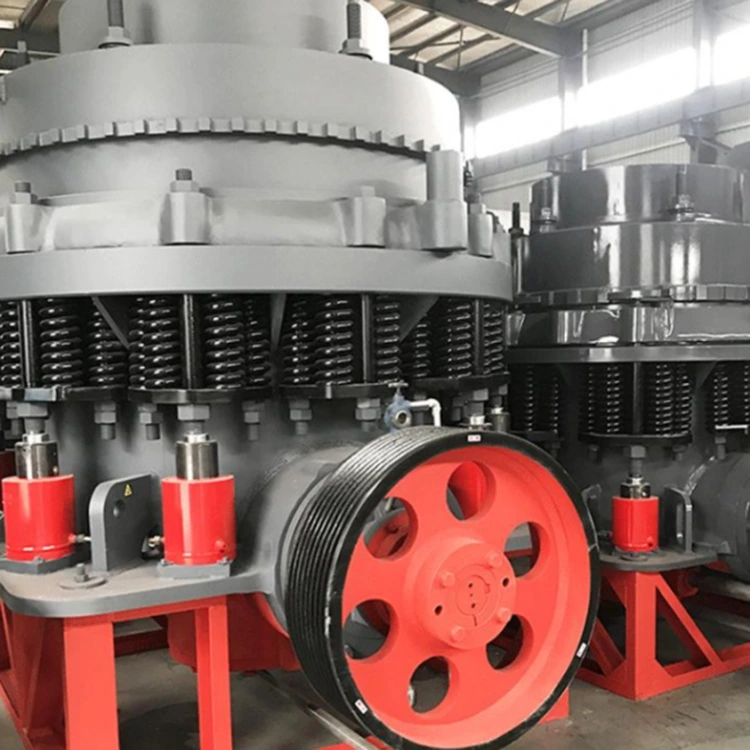

Máy nghiền hình nón

Máy nghiền hình nón của Yuexin Machinery có nhiều ứng dụng, dễ dàng xử lý nhu cầu nghiền các loại quặng có độ cứng trung bình và độ cứng cao hơn như đá granit, đá bazan và quặng sắt. Cho dù đó là nghiền thô đá có độ cứng cao hay nghiền mịn trung bình quặng có độ cứng trung bình, nó đều thể hiện khả năng nghiền mạnh mẽ.

So với máy nghiền truyền thống, máy nghiền hình nón có ưu điểm về hiệu suất đặc biệt vượt trội. Nó không chỉ có tỷ lệ nghiền lớn, nghiền hiệu quả các mảnh quặng lớn đến kích thước hạt yêu cầu mà còn tạo ra các sản phẩm có hình dạng hạt vượt trội, hình dạng hạt đều đặn và độ phân cấp hợp lý, đáp ứng yêu cầu sản xuất tiếp theo mà không cần xử lý tạo hình bổ sung. Về hiệu quả và kiểm soát chi phí, thiết bị này cũng hoạt động rất tốt, tăng hiệu quả sản xuất lên hơn 30% so với thiết bị truyền thống. Nó rút ngắn đáng kể chu kỳ hoạt động và tăng công suất đầu ra. Đồng thời, chi phí vận hành giảm 20% thông qua thiết kế tiêu thụ năng lượng tối ưu và giảm hao mòn ở các bộ phận dễ bị tổn thương, giảm hiệu quả đầu vào sản xuất cho doanh nghiệp.

Thông số sản phẩm (Thông số kỹ thuật)

Tính năng và ứng dụng sản phẩm

Ưu điểm cốt lõi của máy nghiền côn nằm ở sự đột phá cả về hiệu quả nghiền lẫn khả năng điều khiển thông minh. Nó sử dụng nguyên lý nghiền phân lớp tiên tiến, trong đó quặng trải qua nhiều quá trình nén và nghiền khi vào buồng nghiền, dẫn đến quá trình nghiền kỹ lưỡng và hiệu quả hơn vượt xa so với thiết bị nghiền truyền thống. Phương pháp nghiền này không chỉ giúp tăng đáng kể năng lực sản xuất mà còn tối ưu hóa chất lượng thành phẩm, tạo ra cốt liệu có hình dạng hạt lập phương đều đặn và hàm lượng dạng kim, mảnh vụn dưới 5%, đáp ứng yêu cầu sản xuất tiêu chuẩn cao mà không cần tạo hình thêm.

Máy nghiền hình nón vượt trội về độ bền và khả năng thích ứng với các điều kiện làm việc khác nhau. Các thành phần chống mài mòn cốt lõi của nó—tường nghiền và thành hàm—được làm bằng hợp kim có hàm lượng crom cao và được tăng cường thông qua quy trình xử lý nhiệt đặc biệt, cải thiện khả năng chống mài mòn lên 50% so với các bộ phận thông thường. Thiết kế này giúp kéo dài đáng kể tuổi thọ sử dụng của các bộ phận bị hao mòn, giảm tần suất ngừng hoạt động của thiết bị để thay thế bộ phận và kéo dài đáng kể chu kỳ bảo trì, kiểm soát hiệu quả chi phí vận hành tổng thể. Đồng thời, nó sở hữu khả năng thích ứng môi trường đặc biệt, có khả năng hoạt động ổn định liên tục trong các điều kiện phức tạp từ -20oC đến 50oC. Dù ở những vùng lạnh giá hay môi trường nóng ẩm, nó vẫn duy trì hiệu suất nghiền ổn định mà không cần điều chỉnh hoặc bảo trì thường xuyên.

Nhờ hiệu suất toàn diện vượt trội, các ứng dụng của máy nghiền hình nón bao trùm nhiều ngành công nghiệp cốt lõi, khiến nó trở thành thiết bị cốt lõi cho sản xuất nghiền quy mô lớn. Trong lĩnh vực khai thác kim loại, nó hoàn toàn phù hợp cho giai đoạn nghiền thứ cấp và cấp ba của các loại quặng kim loại khác nhau, chẳng hạn như quặng đồng, sắt và kẽm. Trong lĩnh vực chế biến cốt liệu xây dựng, nó có thể xử lý hiệu quả các nguyên liệu thô như đá granit và đá vôi, tạo ra cốt liệu cát đáp ứng tiêu chuẩn xây dựng. Trong lĩnh vực cơ sở hạ tầng quy mô lớn, cho dù đó là xử lý đá nghiền cần thiết cho xây dựng đường sắt và đường cao tốc hay chuẩn bị nguyên liệu thô cho các dự án thủy lợi, lợi thế công suất cao và tổn thất thấp của nó đáp ứng toàn diện nhu cầu nghiền hiệu quả và quy mô lớn của các ngành công nghiệp khác nhau.

Chi tiết sản xuất

1. Chi tiết buồng nghiền: Trình bày cấu trúc bên trong của các loại buồng khác nhau (buồng tiêu chuẩn, buồng đầu ngắn), minh họa khả năng thích ứng của chúng với các yêu cầu quy trình khác nhau về "nghiền thô, nghiền trung bình và nghiền mịn" và thể hiện trực quan đường nghiền của quặng trong buồng.

(Buồng tiêu chuẩn): Trình diễn cấu tạo bên trong của máy nghiền côn buồng tiêu chuẩn. Không gian buồng nghiền tương đối lớn. Sau khi quặng đi vào từ trên xuống, nó sẽ trải qua quá trình nghiền sơ bộ ở vùng khe hở lớn hơn giữa hình nón chuyển động và hình nón cố định. Đường nghiền tương đối “thô”, thích hợp cho các quá trình nghiền thô và trung bình, có khả năng xử lý các hạt quặng lớn hơn, tạo nền tảng cho các công đoạn nghiền tiếp theo.

(Buồng đầu ngắn): Buồng đầu ngắn có khe hở buồng nghiền nhỏ hơn. Sau khi vào, quặng được ép nhiều lần và nghiền trong một không gian nhỏ gọn hơn, tạo ra đường nghiền "mịn". Nó có thể nghiền quặng thành các hạt nhỏ hơn, thích hợp cho các quá trình nghiền mịn, tạo ra các cốt liệu thành phẩm có hình dạng hạt tốt hơn và hàm lượng dạng kim và dạng vảy thấp hơn.

Bằng cách so sánh hai loại buồng này, người ta có thể thấy một cách trực quan cách máy nghiền hình nón đạt được sự phân loại và nghiền quặng hiệu quả theo các yêu cầu quy trình khác nhau như "nghiền thô, nghiền trung bình và nghiền mịn".

2. Chi tiết hệ thống thủy lực: Ảnh chụp cận cảnh các xi lanh thủy lực và nhóm van điều khiển giải thích nguyên tắc hoạt động của "tự động dọn buồng, bảo vệ quá tải và điều chỉnh cổng xả", nêu bật tính thông minh và an toàn của thiết bị.

Tự động làm sạch buồng nghiền: Khi buồng nghiền cần được làm sạch do tắc nghẽn vật liệu hoặc tắt máy, việc nhập thủ công vào buồng nghiền là không cần thiết. Sau khi người vận hành ra lệnh xóa, van định hướng điện từ trong nhóm van điều khiển sẽ chuyển mạch dầu và dầu thủy lực nhanh chóng được bơm vào xi lanh, đẩy pít-tông nhanh chóng đi xuống hình nón chuyển động, ngay lập tức mở rộng khe hở trong buồng nghiền. Đồng thời, van tiết lưu một chiều điều khiển lưu lượng dầu, ngăn không cho côn chuyển động đi xuống quá nhanh gây ảnh hưởng đến thiết bị. Sau khi vật liệu bị tắc được xả ra, bộ tích lũy giải phóng áp suất, dầu thủy lực chảy ngược lại và hình nón chuyển động được thiết lập lại một cách trơn tru. Toàn bộ quá trình được hoàn thành tự động, đảm bảo an toàn cho nhân viên và nâng cao hiệu quả dọn dẹp buồng.

Khi các vật liệu không thể nghiền nát như khối sắt được trộn vào quặng dùng để bảo vệ sắt, áp suất bên trong xi lanh thủy lực tăng mạnh do lực nén của hình nón chuyển động. Lúc này, cảm biến áp suất trong cụm van điều khiển sẽ nhanh chóng phát hiện tín hiệu áp suất bất thường. Khi áp suất dầu vượt quá ngưỡng cài đặt (thường là 5MPa), van một chiều nhanh chóng mở ra, cho phép dầu thủy lực chảy vào bình tích áp và nén khí amoniac bên trong. Sau đó, xi lanh dẫn động hình nón chuyển động xuống dưới, tăng cổng xả và cho phép các khối sắt được xả ra một cách trơn tru. Sau khi các khối sắt được xả ra, khí amoniac trong bình tích áp tạo áp suất ngược, làm cho dầu thủy lực chảy ngược lại và côn chuyển động từ từ đặt lại dưới tác dụng đệm của van tiết lưu một chiều. Quá trình này không cần phải tắt thủ công và van giảm áp giúp giảm áp suất thứ cấp trong trường hợp áp suất quá cao, cung cấp khả năng bảo vệ kép để ngăn ngừa hư hỏng thiết bị do quá tải.

Để điều chỉnh cổng xả, nếu cần điều chỉnh kích thước hạt xả, trước tiên, áp suất của xi lanh thủy lực khóa được xả qua cụm van điều khiển, nới lỏng ren răng cưa của hình nón cố định. Sau đó, van điều khiển đẩy xi lanh thủy lực làm quay vòng điều chỉnh làm cho côn cố định nâng lên hoặc hạ xuống thông qua bộ truyền ren. Khi cần giảm độ mở xả, cụm van điều khiển bơm dầu thủy lực vào phần dưới của xi lanh đẩy côn chuyển động lên trên; khi cần tăng độ mở xả, một ít dầu thủy lực sẽ được xả ra để hạ thấp hình nón chuyển động. Những thay đổi về mức dầu trong thùng phản ánh kích thước của lỗ xả và kích thước có thể được đọc chính xác bằng thang đo. Sau khi điều chỉnh, van ngắt được đóng lại để bịt kín mạch dầu và duy trì lỗ xả ổn định. Phương pháp điều chỉnh này giúp loại bỏ nhu cầu tháo rời thiết bị, đạt được khả năng kiểm soát chính xác và hiệu quả kích thước hạt phóng điện, thích ứng với các yêu cầu quy trình khác nhau và thể hiện những ưu điểm của hoạt động thông minh.
